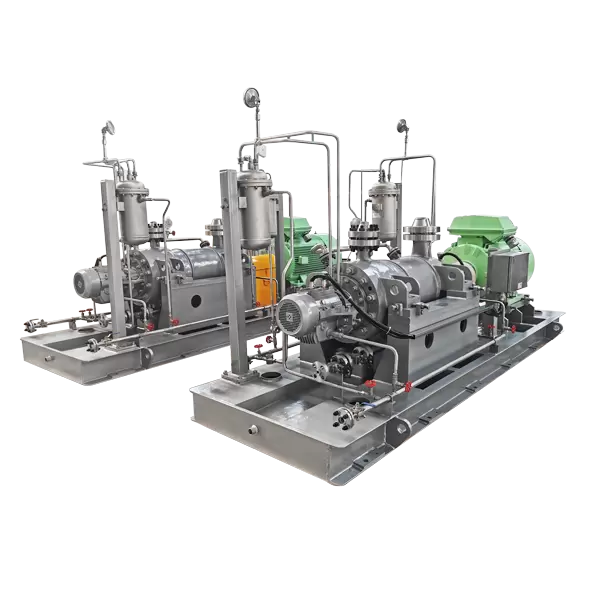

ФХБ(BB5)

Насос API BB5 (модель FHB) представляет собой горизонтально установленный многоступенчатый центробежный насос с радиальным разъемом между подшипниками, отличающийся характерной конструкцией с двойным корпусом (цилиндром), разработанной в соответствии со стандартами API 610 / ISO 13709. Определяющая архитектура состоит из внутреннего картриджа, в котором расположены ротор и диффузоры или спиральные ступени, заключенного во внешний корпус цилиндра. Такая конфигурация позволяет полностью снять внутренний элемент, не нарушая работу всасывающего и нагнетательного трубопровода или привода, что значительно упрощает обслуживание систем высокого давления. BB5 по существу представляет собой насос типа BB3 (спираль) или BB4 (диффузор), вставленный внутрь вторичного цилиндрического корпуса с радиальным разъемом.

Эти насосы разработаны специально для самых экстремальных условий эксплуатации, когда стандартные однокорпусные насосы не могут безопасно удерживать технологическую жидкость. API 610 определяет конструкцию BB5 для перекачивания температур 200°C и выше, жидкостей с относительной плотностью ниже 0,7. Типичные области применения включают закачку воды под высоким давлением для повышения нефтеотдачи, услуги по загрузке установок гидрокрекинга и гидроочистки, питательную воду для котлов, перекачку сжиженного газа, а также процессы улавливания и хранения углерода (CCUS). Конструкция с двойным корпусом обеспечивает превосходную герметичность удержания токсичных, легковоспламеняющихся жидкостей или жидкостей с низким удельным весом.

Технически насос BB5 обеспечивает баланс осевой тяги либо за счет расположения противоположных рабочих колес, либо за счет уравновешивающего барабана, тогда как радиальные нагрузки управляются ступенями диффузора или внутренними кожухами с двойной спиралью. Подшипники обычно состоят из усиленных опорных подшипников скольжения и упорных подшипников с наклонными подушками со смазкой маслом под давлением, хотя для меньших агрегатов существуют варианты тел качения. Насос полностью соответствует камерам уплотнений API 682 и оснащен картриджными механическими уплотнениями. Рабочие диапазоны достигают производительности до 1000 м³/ч (4400 галлонов США в минуту), напора до 3200 метров (10500 футов), давления до 400 бар (5800 фунтов на квадратный дюйм) и температуры до 450°C (840°F). Доступный в различных материалах, от углеродистой стали до дуплексной нержавеющей стали, BB5 представляет собой стандартное решение для самых требовательных задач по перекачиванию высоких энергий.

Связаться с нами→ Скачать→

Технические параметры

СТАНДАРТ ДИЗАЙНА	API610
РАСХОД	До 1000 м³/ч
ГОЛОВА	До 3200 м
ПРИМЕНЯЕМАЯ ТЕМПЕРАТУРА	-80~450℃
МАКС. ДАВЛЕНИЕ	40 МПа
МАКС. Скорость	6000 об/мин
Общее описание	Насос BB5 спроектирован и изготовлен в соответствии со стандартом API610.

Особенности продукта

Конструкция ствола с двойным корпусом – внешний кожух ствола плюс внутренний картридж в сборе; внутренний элемент можно снять, не повреждая внешний ствол или основной трубопровод, что значительно упрощает обслуживание.
Способность работать при очень высоком давлении. Конструкция цилиндра выдерживает экстремальные давления и температуры, что делает ее предпочтительным выбором для самых тяжелых условий эксплуатации.
Многоступенчатый внутренний корпус с радиальным разъемом – несколько последовательно соединенных ступеней обеспечивают высокий напор при расходе от умеренного до высокого; внутренний корпус разделен по вертикали для облегчения доступа к ротору.
Сбалансированное осевое усилие – расположение рабочего колеса напротив друг друга или спина к спине с уравновешивающим барабаном или уравновешивающим диском минимизирует осевые нагрузки и продлевает срок службы подшипников.
Надежная динамика ротора – опора между подшипниками и жестким валом обеспечивает низкий уровень вибрации и надежную непрерывную работу.
Улучшенное уплотнение — картриджные механические уплотнения, соответствующие стандарту API 682, с настраиваемыми планами промывки; дополнительные двойные уплотнения для токсичных, легковоспламеняющихся жидкостей или жидкостей под высоким давлением.
Термическая стабильность – опора корпуса, установленная по центральной линии, сводит к минимуму термическую деформацию и смещение сопла при повышенных температурах.
Соответствие стандартам – полное соответствие требованиям API 610/ISO 13709 к технологическим насосам для тяжелых условий эксплуатации.

Приложения

· Нефть и газ – Насосы для трубопроводов сырой нефти высокого давления, заправочные насосы гидрокрекинга нефтеперерабатывающих заводов, насосы для закачки воды высокого давления.

· Нефтехимия – загрузочные насосы гидропереработки, питательные насосы гидрокрекинга, системы высокого давления для этилена и ароматических углеводородов.

· Производство электроэнергии – сверхсверхкритические питательные насосы котлов, дренажные насосы подогревателей высокого давления, магистральные насосы питательной воды атомной электростанции.

· Химическая промышленность – технологические насосы высокого давления для агрессивных, токсичных или опасных жидкостей; услуги высокого давления аммиака и карбамида.

· Опреснение – мембранные питательные насосы обратного осмоса высокого давления, насосы рециркуляции рассола.

· Горнодобывающая и металлургическая промышленность – обезвоживание шахт с высоким напором, удаление окалины под высоким давлением, перекачка шлама в тяжелых условиях.
