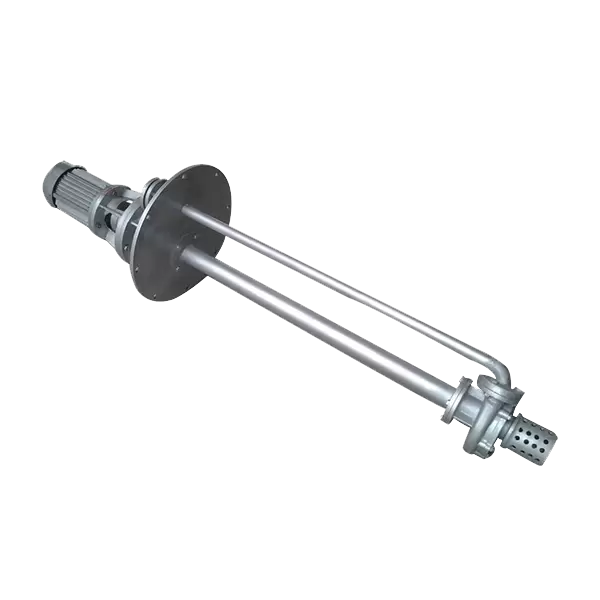

ФГ (ВС4)

Насос API VS4 (модель FY) представляет собой вертикально подвешенный однокорпусный центробежный насос спирального типа, разработанный в соответствии со стандартом API 610 (ISO 13709). Его отличительной особенностью является установка в мокрой яме с отдельной выпускной колонной: корпус насоса погружен в отстойник, резервуар или подземное хранилище, а выпускная труба проходит снаружи и параллельно трубе колонны до монтажной пластины на уровне земли. Такая конфигурация устраняет необходимость в выпускной трубе под давлением через колонну, упрощая уплотнение и снижая риск утечки через уплотнение вала в вертикальном направлении.

Насос VS4 состоит из четырех основных компонентов: погружной конец насоса, колонная труба, нагнетательная колонна и монтажная пластина с опорой привода. Корпус представляет собой односпиральную конструкцию с радиальным разъемом, торцевым всасыванием и верхним выпуском, а также самовентиляцию для предотвращения образования воздушных пробок во время запуска. Всасывающий фильтр обычно устанавливается для улавливания частиц слишком большого размера, которые могут повредить рабочее колесо или корпус.

Рабочее колесо обычно открытого или полуоткрытого типа, гидравлически сбалансированное для минимизации осевого давления. Открытые конструкции рабочих колес с концентрическими спиральными корпусами особенно подходят для работы в условиях низкого расхода и высокого напора, где они существенно снижают радиальные и осевые нагрузки на вал и подшипники по сравнению с традиционными спиральными конструкциями. При работе в абразивных условиях или при высоких температурах полуоткрытые рабочие колеса и большие рабочие зазоры обеспечивают безопасную работу без заклинивания из-за теплового расширения.

Вал может быть цельным или разделенным на секции, соединенные жесткими муфтами, в зависимости от необходимой глубины погружения. Промежуточные радиальные втулки, установленные между фланцами труб колонны, поддерживают вал по длине. Смазка подшипников обычно достигается за счет самой перекачиваемой жидкости, хотя для абразивных работ можно использовать консистентную смазку или внешнюю смазку чистой жидкостью.

Типичная производительность варьируется от небольшого расхода до примерно 800–1000 м³/ч, а в некоторых специализированных конструкциях она может достигать более высоких значений. Напор обычно достигает 132 м при расчетном давлении до 40 бар. Диапазон рабочих температур составляет примерно от −40°C до +180°C, в зависимости от материалов и конструкции. Глубина ямы до 10 метров и более возможна при использовании модульных секций колонн.
