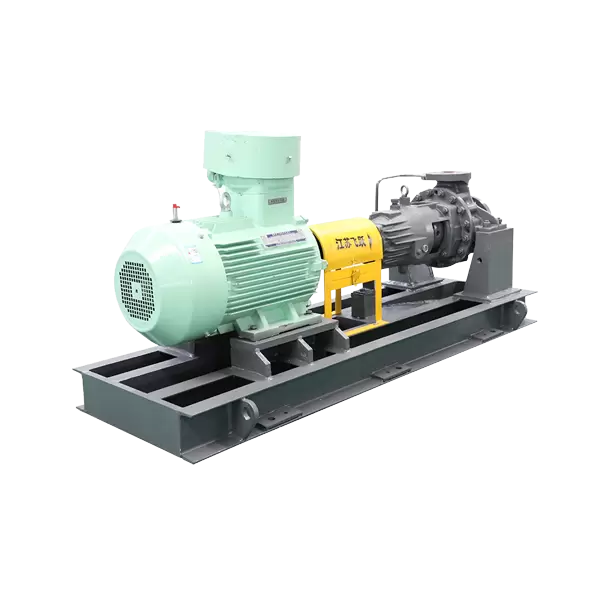

ФЭП(ОН2)

Насос API OH2 (модель FEP) — это одноступенчатый горизонтальный центробежный насос с осевой установкой, предназначенный для тяжелых условий эксплуатации в нефтяной, нефтехимической и газовой промышленности. Его определяющей особенностью является то, что опорная ножка корпуса насоса расположена на той же высоте, что и осевая линия вала насоса, поэтому тепловое расширение при работе при высоких температурах не вызывает смещения осевой линии вала, обеспечивая долговременную стабильность механического уплотнения и подшипников.

Насос изготовлен в строгом соответствии со стандартом API 610 (ISO 13709) и относится к конфигурации OH2. Корпус представляет собой спиральную конструкцию с радиальным разъемом, осевым всасыванием и радиальным нагнетанием; фланцы обычно имеют всасывание с торца и нагнетание сверху. Конструктивное усиление этого технологического насоса для тяжелых условий эксплуатации включает в себя: жесткую конструкцию вала, ограничивающую отклонение подшипника в пределах 0,05 мм, и корпус с двойной спиралью (для размеров нагнетания DN80 и выше), который самоуравновешивает радиальные силы, значительно снижая вибрацию и износ уплотнений.

Диапазон производительности широк. Производительность обычно достигает 2600 м³/ч, напор примерно до 360–380 м, расчетное давление от 5,0 МПа до 11 МПа, рабочая температура от −40°С до +450°С. Это позволяет работать с самыми разными средами: от криогенных сжиженных газов до высокотемпературного масла, полученного в вакуумной колонне. Камера уплотнения соответствует стандарту API 682 и может быть оснащена одинарными или двойными механическими уплотнениями картриджного типа для обеспечения различных уровней контроля утечек.

Связаться с нами→ Скачать→

Технические параметры

СТАНДАРТ ДИЗАЙНА	API610
РАСХОД	3~2600 м³/ч
ГОЛОВА	4~300 м
ПРИМЕНЯЕМАЯ ТЕМПЕРАТУРА	-40~450℃
МАКС. ДАВЛЕНИЕ	5,0 МПа
Общее описание	Насос OH2 спроектирован и изготовлен в соответствии со стандартом API610.

Особенности продукта

Горизонтальное торцевое всасывание, верхнее нагнетание – одноступенчатое консольное рабочее колесо одинарного всасывания с корпусом, установленным по средней линии; Разработан для работы в условиях высоких температур, где термическая стабильность имеет решающее значение.
Корпус, монтируемый по центральной линии – Корпус поддерживается по центральной линии, что обеспечивает равномерное тепловое расширение во всех направлениях и сводит к минимуму перекос сопла и деформацию трубы при повышенных температурах.
Выдвижная конструкция назад – узел ротора можно снять, не повреждая всасывающий/нагнетательный трубопровод, что упрощает техническое обслуживание и сокращает время простоя.
Консольное рабочее колесо одинарного всасывания – простая гидравлическая конструкция; осевое усилие, воспринимаемое подшипниками; доступны варианты с закрытым или полуоткрытым рабочим колесом.
Прочная опора подшипника – подшипники с масляной или консистентной смазкой с длительным сроком службы; дополнительное охлаждение корпуса подшипника или ребристое охлаждение для работы в условиях высоких температур.
Гибкие возможности уплотнения — сальниковое уплотнение или одинарные/двойные механические уплотнения, соответствующие стандарту API 682, с настраиваемыми планами промывки.
Соответствие стандартам – полное соответствие требованиям API 610/ISO 13709 к технологическим насосам для тяжелых условий эксплуатации.

Приложения

· Нефть и газ – загрузочные насосы нефтеперерабатывающих заводов, перекачка сырой нефти, рециркуляционные насосы, высокотемпературные технологические услуги.

· Нефтехимия – Перенос горячего процесса, фракционирование с обратным холодильником, циркуляция растворителя, коммунальные услуги.

· Производство электроэнергии – подкачивающие насосы для питания котлов, перекачка конденсата, высокотемпературные вспомогательные услуги.

· Химическая промышленность – Высокотемпературные технологические питательные насосы, перекачивающие насосы для агрессивных или опасных жидкостей.

· Водоснабжение и водоотведение – Муниципальное водоснабжение, повышение давления, переброска сточных вод.

· Общая промышленность – циркуляция систем отопления, вентиляции и кондиционирования, пожарные водяные насосы, высокотемпературные промышленные процессы.
